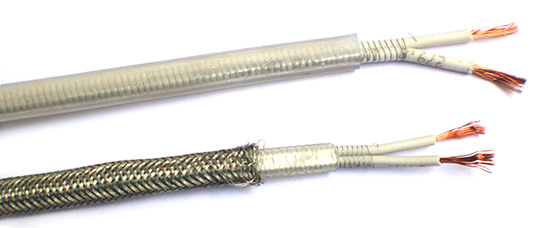

Cable de Calefacción de Potencia Constante



Cable bipolar blindado para aplicaciones industriales. Se instala en todo tipo de ambientes, en ambientes agresivos debe utilizarse una construcción adecuada para dicha exigencia.

Los Cables Calefactores Paralelos de Potencia Constante, disipan una potencia por metro lineal constante, se diseñaron para ser cortarlos a distintas longitudes según la necesidad de la aplicación.



Descripción

Construidos bajo la norma IEC 1423, para tensión nominal de 450/750V, cables de calefacción industrial resistentes al agua. Permite todo tipo de aplicación en contacto con elementos que operen a 110°C de temperatura y ocasionalmente lleguen hasta los 160°C.



Características constructivas

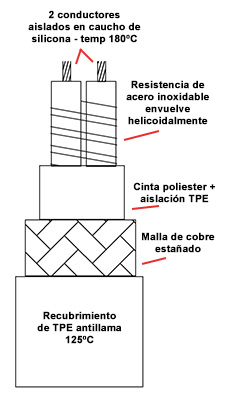

El conductor de calentamiento va arrollado en espiral alrededor de dos conductores aislados puestos en paralelo, el conductor de calentamiento realiza contactos alternativamente con uno y otro conductor a determinadas distancias, el cable va formando una serie de resistencias en paralelo alimentadas por ambos conductores.

  • Conductores: 2 conductores de alambre de cobre electrolítico recocido
  • Aislación de los núcleos conductores: silicona para 180º C en color marón (fase) y celeste (neutro).
  • Espiral de alambre resistivo de acero inoxidable
  • Aislación de caucho termoplástico para 110º C no propagante de la llama
  • Pantalla de cinta aluminio-poliéster y conductor de drenaje de cobre estañado
  • Envoltura externa de caucho termoplástico para 110º C no propagante de la llama
  • Dimensiones externas aproximadas: 6x8 mm



Características técnicas

  • Potencia: 40 W/m. La potencia por metro se mantiene constante independientemente de la longitud utilizada
  • Tensión: 220 V
  • Temperatura sobre la aislación y/o envoltura: 100º C
  • Longitud de cada sección calefactora: 0,8 m

Cada usuario cortará el cable de acuerdo a sus necesidades teniendo en cuenta las longitudes máximas de utilización. Para longitudes mayores, será necesario realizar una nueva conexión a la red eléctrica.



Alternativas de construcción:

Potencias: 15; 20; 30 y 40 W/m

Tensiones de trabajo: 12; 24; 110; 220V

Material de aislación y cobertura: Caucho de silicona (apto para 180°C de temperatura de servicio)



Aplicación

Este cable flexible se utiliza:

  • Calentar tuberías por donde circulan fluidos no inflamables
  • Puertas de cámaras frigoríficas
  • Calefacción de veredas, techos y canaletas para deshielo
  • Otras aplicaciones donde sea necesario calentar algún elemento no inflamable o explosivo

Se instala sobre una manta o envolviendo el elemento a calentar, y se cubre con un aislante térmico.

El cable consume una potencia constante proporcional a la longitud instalada.

Para aplicaciones donde el cable queda expuesto al público, debe poseer blindaje y ser puesto a tierra.



Sección nominal Dimensiones
exteriores
Potencia disipada Largo de sectores de
calefacción
Resistencia eléctrica a 20grd.C Largo para caída de tensión
5% 10%
mm2 mm W/m m ohm/km m m
2x0,50 mm2 40W/m 5,1 x 7,2 40 0,8 39 24 34
2x0,75 mm2 40W/m 5,4 x 7,8 40 0,8 26 30 42
2x1,0 mm2 40W/m 5,5 x 8,0 40 0,8 19,5 34 48
2x1,5 mm2 40W/m 5,8 x 8,6 40 0,8 13,3 41 58



Modo de conectarlo:

  1. Quitar la cobertura de aislación, malla y vaina, a una longitud adecuada para realizar una unión eléctrica.
  2. Desenrollar el hilo calefactor y cortarlo al ras de la cinta Poliéster que lo cubre.
  3. Realizar el empalme con un cable tipo taller IRAM NM 247-5 , aislar con capuchones termo-contraíbles.
  4. El extremo opuesto se debe quitar la aislación una longitud adecuada, desenrollar el hilo calefactor y cortar al ras de la cinta poliéster.
  5. Separar los conductores, cortar el hilo calefactor y aislarlos entre si con capuchones termo-contraíble.
  6. Aislar la zona con un termo-contraíble adicional cubriendo malla y vaina exterior del cable.
  7. No debe haber contacto entre el hilo calefactor y la malla de puesta a tierra.

Según dónde se haya efectuado el corte, habrá una zona fría que se extiende hasta la zona de contacto del alambre resistivo.

Durante el tendido del cable este no puede envolverse sobre sí mismo en ningún punto, esto provocaría al disipar energía de manera constante puede producir sobre-temperaturas, envejecimiento de la aislación, cortocircuitos entre los conductores y fusión de la cobertura de vaina. El conjunto puede aislarse térmicamente del medio ambiente.

Las superficies de calentamiento no deben exceder las temperaturas de degradación de los materiales constructivos. Para cables con recubrimiento en TPE deben estar en el orden de los 110°C, no superando picos cortos de temperatura de 160°C. Esto debe contemplarse en los cálculos de diseño de la instalación, o por medio de controladores de temperatura.
